 Supports d'ailes AV 201

Aller en bas
+5
landiepete
babycid
jigeduke
2gx
gérard Vaillant
9 participants
AuteurMessage
Invité
Invité



Supports d'ailes AV 201 Empty
MessageSujet: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptySam 14 Juin 2014 - 22:54

Le support d'aile AV de 201 n'est pas identique à droite et à gauche.
La platine triangulaire au bas du support, qui vient se fixer sur l'extrémité du longeron de châssis, est inclinée et ses 2 trous supérieurs sont décalés,
L'inclinaison et donc le décalage des trous est inversée en fonction du côté de montage

Supports d'ailes AV 201 Img_2515    Supports d'ailes AV 201 Img_2516   Supports d'ailes AV 201 Img_2517

Au remontage, quelque soit le support mis en place, je n'obtiens pas la bonne concordance du trou pour fixer le phare avec le trou dans l'aile. Je vais donc devoir tordre les supports.

Comment reconnaître le support droit du gauche ?
Revenir en haut Aller en bas
gérard Vaillant

gérard Vaillant

Messages : 1320
Date d'inscription : 26/07/2011
Age : 65
Localisation : finistere

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptySam 14 Juin 2014 - 23:00

Thiric :  nous avions bien précisé pas de politique sur ce forum ... Supports d'ailes AV 201 315762  Supports d'ailes AV 201 34613

_________________
GG du 29                          " un pour tous ,200 pour 01 " sunny
Revenir en haut Aller en bas
https://youtu.be/wTh6yfaUadU
Invité
Invité



Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 15 Juin 2014 - 9:36

 :idea: Pour être agréable à l'apolitique GG du 29, je remplace volontiers gauche et droite par bâbord et tribord.
Revenir en haut Aller en bas
2gx

2gx

Messages : 1415
Date d'inscription : 26/03/2011
Age : 62
Localisation : 92

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 15 Juin 2014 - 17:01

pourquoi les concepteurs ne font ils jamais simple? a partir d'une feuille blanche il semble pourtant évident de concevoir 2 1 supports uniques... ❓

_________________
--- Coach 201DL 1936 --->>>
La simplicité est la sophistication suprême
Revenir en haut Aller en bas
Invité
Invité



Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 15 Juin 2014 - 19:48

Le concepteur avait certainement une bonne raison...
"...Le concepteur avait ses raisons que la raison ne connaissait point..."
Revenir en haut Aller en bas
jigeduke

jigeduke

Messages : 1150
Date d'inscription : 05/06/2010
Age : 70
Localisation : Aude

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 15 Juin 2014 - 19:57

Jean-Louis, ci-dessous le support d' aile avant droite :

Supports d'ailes AV 201 Img_4711
Revenir en haut Aller en bas
Invité
Invité



Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 15 Juin 2014 - 22:29

Merci Jean-Gab, c'est parlant !
La partie la plus haute de la platine triangulaire va vers l'avant  Supports d'ailes AV 201 38284
Revenir en haut Aller en bas
babycid

babycid

Messages : 1502
Date d'inscription : 23/02/2013

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyLun 16 Juin 2014 - 9:10

Bonjour à tous
C'est pour l'aérodynamisme les supports sont légèrement penchés pour ne pas gêner la vitesse . Laughing  Laughing
ou le contraire pour fendre la bise !

_________________
201
Revenir en haut Aller en bas
Invité
Invité



Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyLun 16 Juin 2014 - 9:54

babycid a écrit:
C'est pour l'aérodynamisme
J'avais trouvé une autre explication : la puissance du freinage des tambours fait se déformer la carrosserie lors des freinages d'urgence :

Supports d'ailes AV 201 201_co11
Revenir en haut Aller en bas
landiepete

landiepete

Messages : 34
Date d'inscription : 10/09/2018
Age : 66
Localisation : Angleterre

Supports d'ailes AV 201 Empty
MessageSujet: Support aile AV 201   Supports d'ailes AV 201 EmptyVen 1 Fév 2019 - 18:43

Laughing
Bonjour mes amis. C'est Peter d'Angleterre. Pourrait quelqu'un me conseiller s'il vous plaît, comment il faut fixer le support d'aile sur l'extrémité d'aile sur mon 201 (1936). Merci d'avance. Supports d'ailes AV 201 AF1QipPHY4n4xpBiDekn6BIqiNGVT4wLyEy3-r-yT6cT=s512-p-qv=peetucbro4mfpcrmdulbbd0d3pjfgqh9j,m=19df909790664436b2a24ca3d0b5da99,x=,t=25-iv162?key=TDdjalQ1MkdTbXJmazNJc3F4anlhcC1BcmxmYWJB
Revenir en haut Aller en bas
46jcl

46jcl

Messages : 6696
Date d'inscription : 05/06/2010
Localisation : LOT 46

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyVen 1 Fév 2019 - 20:14

Supports d'ailes AV 201 317638 Hello
en fait comme tu n'as pas de gabarit il faut monter :
tes 2 ailes bien positionnées sur la carrosserie avec les marchepieds si tu les as et sur la calandre
et les supports d'aile de manière à ce que tout concorde du point de vue trous de fixation...

moi j'ai fait comme ça ... courage

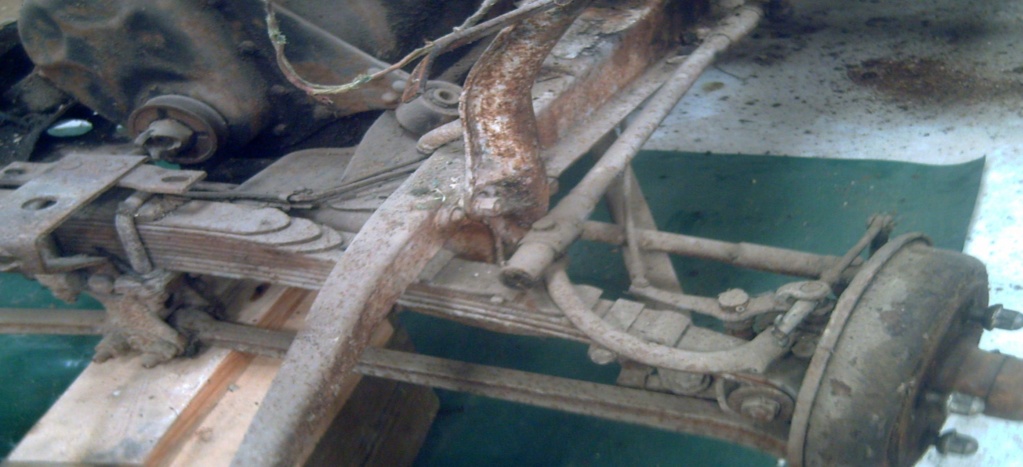

Supports d'ailes AV 201 00310

Supports d'ailes AV 201 004_210

Supports d'ailes AV 201 2010-010
Revenir en haut Aller en bas
46jcl

46jcl

Messages : 6696
Date d'inscription : 05/06/2010
Localisation : LOT 46

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyVen 1 Fév 2019 - 20:33

Supports d'ailes AV 201 N_chas10

voilà un exemple de comment positionner tes éléments par rapport aux trous de fixations (ici une aile)... Supports d'ailes AV 201 317638

Supports d'ailes AV 201 963292
Revenir en haut Aller en bas
landiepete

landiepete

Messages : 34
Date d'inscription : 10/09/2018
Age : 66
Localisation : Angleterre

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptySam 2 Fév 2019 - 20:45

Merci bien 46jcl. Un petit clarification stp. Quand en fixe l'extrémité des ailes sur les supports, est-ce qu'il faut faire deux trous dans les ailes et puis fixer avec les boulons et écrous et bien sur avec les bourelets? (et les supports d'aile de manière à ce que tout concorde du point de vue trous de fixation)...
 Un grand merci d'avance. Landiepete Supports d'ailes AV 201 64764
Revenir en haut Aller en bas
46jcl

46jcl

Messages : 6696
Date d'inscription : 05/06/2010
Localisation : LOT 46

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 3 Fév 2019 - 10:37

Supports d'ailes AV 201 317638
il me semble que :
2 tiges filetées sont soudées à l'intérieur de l'aile sur la bordure
peut être une modification car ça ne parait pas d'époque ou ça à été réparé
et que la fixation du feu de position prends l'aile et le support.
Je ne me souviens plus très bien et je n'ai pas de photos  Supports d'ailes AV 201 34613

Quelqu'un devrait pouvoir compléter ma réponse... Supports d'ailes AV 201 939388
Revenir en haut Aller en bas
ju91

ju91

Messages : 331
Date d'inscription : 11/02/2018
Age : 43
Localisation : angervilliers

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 3 Fév 2019 - 12:42

sur ma 301d , les feux sont fixé sur l aile mais pas sur le support,  il y a deux trou  fileté sur l aile  pour la fixer au support.
Revenir en haut Aller en bas
Gamak

Gamak

Messages : 8999
Date d'inscription : 04/06/2010
Age : 62
Localisation : 57420 Cheminot, en Lorraine

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 3 Fév 2019 - 17:21

Salut Peter, si par malheur tes ailes avant sont déjà peintes et que tu n'as pas ces filetages soudés sur le fil de renfort du bord d'aile il te reste une solution moderne: le collage
Certes pas d'origine mais il empêchera les vibrations et revient moins cher en temps que la soudure de filetages+peinture de l'aile...
Les vis de bout d'ailes empêchent en fait de "battre des ailes "

_________________
Si tu maîtrises la situation, c'est que tu n'es pas vraiment à fond

On a deux vies. La deuxième commence quand on réalise qu'on en a qu'une. Confucius

601 CR 1934   N9L
Revenir en haut Aller en bas
http://www.601.fr
landiepete

landiepete

Messages : 34
Date d'inscription : 10/09/2018
Age : 66
Localisation : Angleterre

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyDim 3 Fév 2019 - 21:59

Un grand merci Gamak, Ju91 et 46 jcl. Vous m'avez donné la solution.  Very Happy
Revenir en haut Aller en bas
landiepete

landiepete

Messages : 34
Date d'inscription : 10/09/2018
Age : 66
Localisation : Angleterre

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyLun 4 Fév 2019 - 21:51

Bonsoir. Comment est-ce que je peux insérer une photo dans mon message svp?

Merci d'avance

Landiepete
Revenir en haut Aller en bas
landiepete

landiepete

Messages : 34
Date d'inscription : 10/09/2018
Age : 66
Localisation : Angleterre

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyLun 4 Fév 2019 - 21:52

Bonsoir. Comment est-ce que je peux insérer une photo dans mon message svp?

Merci d'avance

Landiepete
Revenir en haut Aller en bas
46jcl

46jcl

Messages : 6696
Date d'inscription : 05/06/2010
Localisation : LOT 46

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyMar 5 Fév 2019 - 10:54

Revenir en haut Aller en bas
landiepete

landiepete

Messages : 34
Date d'inscription : 10/09/2018
Age : 66
Localisation : Angleterre

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyMar 5 Fév 2019 - 20:27

Encore une fois 46jcl, un grand merci - tu est 'le best'. Bien cordialement Peter
Revenir en haut Aller en bas
46jcl

46jcl

Messages : 6696
Date d'inscription : 05/06/2010
Localisation : LOT 46

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyMar 5 Fév 2019 - 22:55

Embarassed Embarassed Embarassed.... Supports d'ailes AV 201 315762
Revenir en haut Aller en bas
Bruno62



Messages : 9559
Date d'inscription : 02/06/2010
Localisation : Prés de Boulogne sur Mer

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyMer 6 Fév 2019 - 1:43

landiepete a écrit:
Encore une fois 46jcl, un grand merci - tu est 'le best'. Bien cordialement Peter

Supports d'ailes AV 201 393967
Revenir en haut Aller en bas
46jcl

46jcl

Messages : 6696
Date d'inscription : 05/06/2010
Localisation : LOT 46

Supports d'ailes AV 201 Empty
MessageSujet: Re: Supports d'ailes AV 201   Supports d'ailes AV 201 EmptyMer 6 Fév 2019 - 7:58

Salut Bruno  Supports d'ailes AV 201 317638... Supports d'ailes AV 201 1709061132
Revenir en haut Aller en bas
