 Positionnement des essuie glaces sur 201

Aller en bas
+2
46jcl
Admin
6 participants
AuteurMessage
Admin
Admin
Admin

Messages : 471
Date d'inscription : 02/06/2010

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptySam 4 Jan 2014 - 12:47

Pour faire suite à vos demandes je déplace un sujet très intéressant, bien documenté, concernant le montage des essuie-glaces sur certaines voitures:

La discussion évoque le positionnement des essuie glaces sur la voiture à Patoche :

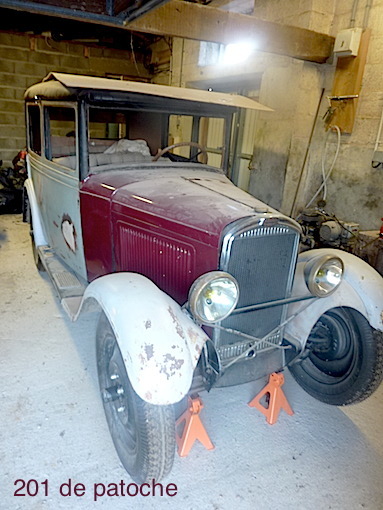

Positionnement des essuie glaces sur 201 P1020710

Positionnement des essuie glaces sur 201 P1020711

Positionnement des essuie glaces sur 201 P1020712

Positionnement des essuie glaces sur 201 P1020713

Positionnement des essuie glaces sur 201 P1020714

Jigeduke:

Comme dit Alain, c' est étonnant qu'il n'y ait pas de trou pour l' essuie-glaces; il y avait un montage avec le trou sur le cadre du pare-brise, et un autre montage avec 2 trous sur la traverse en bois au dessus du pare-brise. Il se peut que le pare-brise ne soit pas celui d' origine.

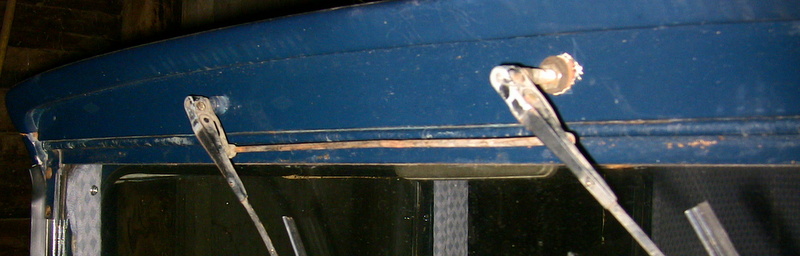

Voilà les 2 montages:

Positionnement des essuie glaces sur 201 Img_4212

Positionnement des essuie glaces sur 201 Img_4213

Patoche:

Alain Mécano Musée Peugeo a écrit:
   celui du 2° message est une refabriquation et est tres proche de l'original .J'ais le meme sur la mienne et tu le retrouve encore chez les specialistes tissus anciennes .pour l'essuie glace voila qui est  etonnant car suivant le degré de finition il y avait au moins un essuie glace

donc comment était monté l'essuie glace ? sur le pare brise ou sur l'habitacle sachant que le pare brise peut s'ouvrir vers l'avant

Pat44:

patoche,

pour ton essuie glace, tu dois avoir un trou dans la traverse supérieure en bois au dessus du pare-brise,sur les modèles 30 et 31, un seul essuie glace, en prise directe sur le moteur.

Patoche:

pat44 a écrit:
   patoche,

   pour ton essuie glace, tu dois avoir un trou dans la traverse supérieure en bois au dessus du pare-brise,sur les modèles 30 et 31, un seul essuie glace, en prise directe sur le moteur.

le problème c'est que je n'ai pas de traverse au dessus du pare brise c'est directement la casquette du toit
le contour du pare brise est en appui sur la casquette il y a juste un bourrelet pour l'étanchéité ???
je ferais une photo demain ou jeudi pour montrer comment c'est fait (surement jeudi)
si plus de contact demain je vous souhaite à tous un joyeux réveillon et une bonne et heureuse année 2014


Pat44:

sur ma 201( modèle 2eme photo), le moteur ne ce trouve pas sur la vitre, il est fixé sur la traverse supérieure au dessus de l'axe d'articulation du pare brise et reste fixe lors de l'ouverture de ce dernier.


Bicylindre36:

Salut Jigeduke,

pourrais tu nous faire une photo de l'intérieur avec le premier montage, celui avec les 2 essuies glace. Je suis dans cette configuration, mais je n'ai plus rien.

Bonne et heureuse année à tous. La santé pour tout le monde ainsi que plein de bonnes choses en 01 ...

Olivier

Michel31:

Bonjour Patoche à mon tour de te souhaiter la bienvenue.
Pour ce qui concerne l'essuie glace sur ton modèle un seul balai. Je possède le même modèle avec pédale accélérateur au milieu et effectivement sur traverse habillé entre le pare brise et le toit tu dois avoir un trou dans lequel passe l'axe du moteur essuie glace.
Ce dernier est fixé à l'intérieur. Si tu as besoin de photos je peux en faire. Pour tous le monde, on m'a fait savoir que sur Agen une personne avait des pièces de 201 à vendre. Je me renseigne pour essayer de faire un inventaire de ces pièces et vous tiendrai au courant.

BONNE ET HEUREUSE ANNÉE A VOUS TOUS

Jigeduke:

L' intérieur (mais je ne sais pas si ça peut t' aider):

Positionnement des essuie glaces sur 201 Img_4214

Je suis en train de refaire l' encadrement du pare-brise d' un châssis-cabine transformé, avec celui d' une "donneuse":

Positionnement des essuie glaces sur 201 Img_4215

Positionnement des essuie glaces sur 201 Img_4216

Je peux fournir les côtes pour la boiserie qui supporte le moteur d' essuie-glaces, si besoin est...


Patoche:

voici les photos je ne vois pas comment pouvait ëtre monter un essuie glace
michel peux tu m'envoyer des photos de la tienne merci

Positionnement des essuie glaces sur 201 P1020811

Positionnement des essuie glaces sur 201 P1020812

Bicylindre36:

merci pour les photos. Ca m'aide mais ca ne correspond pas non plus  a ce qui reste sur ma 201. Si quelqu'un a une idée

Positionnement des essuie glaces sur 201 Img_4410


Positionnement des essuie glaces sur 201 Img_4411


Positionnement des essuie glaces sur 201 Img_4311

Patoche:

merci pour les photos

comme tu peux voir j'ai une casquette importante et le montant du pare prise l'effleure donc aucun passage possible à part un trou dans la vitre du pare brise je ne vois pas

Pat44:

il doit y avoir un trou derrière le tasseau de bois et qui débouche vers l’extérieur de la casquette, ce trou et un peu de-axé vers le cote chauffeur.
sous le simili de ta casquette, il y a un espace qui est vide et sur un véhicule sortie d'usine, le simili,remonte sous la casquette pour en épouser le galbe,ton toit a du être refait .lorsque j'ai refait le mien, j'ai comblé cet espace par un contre plaqué de 1mm recouvert de simili et y ai fait un trou oblong pour le passage du bras d’essuie-glace.
regarde sur ma présentation il est peut être visible.


Dernière édition par pat44 le Ven 3 Jan 2014 - 11:46, édité 1 fois

Patoche:

salut pat
le tasseau de bois c'est moi qui l'ai rajouté il n'y pas de trou derrière
je l'ai mis car je voulais fixer un carton bouilli pour coller mon tissu du ciel de toit
mais j'ai vu sur le forum comment le réaliser donc je vais pouvoir enlever mes tasseaux
ta 201 a une casquette aussi importante que la mienne ou pas

Jigeduke:

Olivier, ton montage est le même que le mien; la seule chose qui diffère, c' est le système qui relie l' essuie-glaces passager. Pour Patoche, l' épave que je possède est le même modèle que toi (avec carrosserie simili):

Positionnement des essuie glaces sur 201 Img_4217

Sinon, voici un "mix" des 2 versions: -face:

Positionnement des essuie glaces sur 201 Img_4218

                                                      -arrière:

Positionnement des essuie glaces sur 201 Img_4219


Fuseau:

  Super travail & esprit d'entraide...... le forum mérite une médaille d' argent.....

Sauf que demain un membre veut rechercher des infos sur le trou de l'essuie glace , le trou de la clé ou du tissus d'origne sans trou..... il lui faudra patocher un moment !!!!     Very Happy    Very Happy  pour trouver le trou de patoche.....    scratch

Ou tapez 3615....Vendée trous......

cela me regarde pas , mais un post spécial mériterait une médaille d'or....

Thiric:

fuseau.62 a écrit:
   cela me regarde pas , mais un post spécial mériterait une médaille d'or....

Mon cher fuseau.62, tu as entièrement raison et j'admire ta bonne manière de présenter la chose.
J'avais pensé faire cette proposition de post spécial "essuie-glace 201", car cette discussion fort intéressante et très bien documentée, encombre quelque peu la page "présentation".
Mais je n'ai pas osé, en cette période de trêve des confiseurs, jouer les trouble fête ou risquer de déranger l'enthousiasme des sympathiques contributeurs.
Comme un des "modé râleurs" du forum a annoncé sa retraite de l'E.N. pour 2014, je lui propose de s'entraîner dès maintenant à travailler pour occuper son temps libre, à créer ce sujet "essuie-glace 201" et à y déplacer les divers post concernés...

Bon courage "modé râleur"  !

_________________
Bien faire et laisser dire.

Modérez-vous vous-même


Dernière édition par Admin le Sam 4 Jan 2014 - 13:23, édité 2 fois
Revenir en haut Aller en bas
http://www.club01.eu
46jcl

46jcl

Messages : 6696
Date d'inscription : 05/06/2010
Localisation : LOT 46

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptySam 4 Jan 2014 - 12:55

Positionnement des essuie glaces sur 201 393967
Revenir en haut Aller en bas
Invité
Invité



Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptySam 4 Jan 2014 - 13:53

Y-a-pas à dire... quand le patron s'en mêle  Positionnement des essuie glaces sur 201 38284 (NON fuseau je n'ai pas dit s'emmêle)

Bon, il aurait pu en profiter pour pivoter une image... mais on ne va pas le laisser travailler tout seul alors, et hop :
Positionnement des essuie glaces sur 201 Img_4310
Revenir en haut Aller en bas
patoche



Messages : 57
Date d'inscription : 28/12/2013
Age : 48
Localisation : vendée

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 12 Jan 2014 - 18:03

hello plein de bonnes nouvelles j'ai trouvé un moteur d'essuie glace et surtout mon cadran charge batterie avec sa clé et tout en état de marche   Positionnement des essuie glaces sur 201 626690
de plus je vous joins suite à la demande de Pat44 quelques photos de son système de fixation
d'e l'essuie glace
Positionnement des essuie glaces sur 201 Photo_10
Positionnement des essuie glaces sur 201 Photo_11
Positionnement des essuie glaces sur 201 Photo_12
Revenir en haut Aller en bas
rémy

rémy

Messages : 2720
Date d'inscription : 09/11/2012
Age : 61
Localisation : Alsace

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyLun 13 Jan 2014 - 8:32

à vous suivre, j'admin que tout à l'air thiriquement pastoche ! besoin d'une photo ? et hop dans la foulée ! médaille d'or les gars, médaille d'or !
 Positionnement des essuie glaces sur 201 393967
Revenir en haut Aller en bas
patoche



Messages : 57
Date d'inscription : 28/12/2013
Age : 48
Localisation : vendée

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 19 Jan 2014 - 9:00

j'ai enfin trouvé le fameux trou pour mon essuie glace
Positionnement des essuie glaces sur 201 P1020814
par contre est ce que d'origine le trou est oblong comme sur les photos de Pat44 au niveau de la casquette
ou est ce un rond si quelqu'un a une idée
merci

pas toujours facile à trouver le trou sans poil au tour Positionnement des essuie glaces sur 201 315762
Revenir en haut Aller en bas
Invité
Invité



Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 19 Jan 2014 - 9:32

Positionnement des essuie glaces sur 201 956346   Au regard de l'âge de ta belle , il y a une déformation possible .....  à l'entrée , mais regarde à l'intérieur , il est sans doute rond....

Tout dépend du va & vient de l'essuie glace.....    Positionnement des essuie glaces sur 201 702535
Revenir en haut Aller en bas
jigeduke

jigeduke

Messages : 1150
Date d'inscription : 05/06/2010
Age : 70
Localisation : Aude

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 19 Jan 2014 - 10:08

Le montage de la voiture de Pat44 ne me semble pas très orthodoxe, avec une visière très longue et le passage de l' essuie-glaces à travers une plaque de contreplaqué. Tu dois avoir un trou (ou deux) dans la carrosserie comme dans cette photo:

Positionnement des essuie glaces sur 201 Img_4221
Revenir en haut Aller en bas
jigeduke

jigeduke

Messages : 1150
Date d'inscription : 05/06/2010
Age : 70
Localisation : Aude

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 19 Jan 2014 - 10:46

Positionnement des essuie glaces sur 201 201_si10

A voir la position du moteur d' essuie-glaces, la sortie est sous la casquette.


Positionnement des essuie glaces sur 201 201_si11
Revenir en haut Aller en bas
Invité
Invité



Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 19 Jan 2014 - 11:43

fuseau.62 a écrit:
Positionnement des essuie glaces sur 201 956346   Au regard de l'âge de ta belle , il y a une déformation possible .....  à l'entrée , mais regarde à l'intérieur , il est sans doute rond....
Tout dépend du va & vient de l'essuie glace.....    Positionnement des essuie glaces sur 201 702535

Je n'avais jamais pensé à cet aspect des choses en voyant fonctionner mes essuie-glaces... Mais dorénavant en les mettant en route, j'aurais certainement des idées lubriques  Embarassed
Revenir en haut Aller en bas
pat44

pat44

Messages : 1169
Date d'inscription : 03/04/2013

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 19 Jan 2014 - 12:09

bonjour Patoche,

non, le montage de l'essuie-glace sur ma voiture n'est pas conforme a l'origine au niveau de la casquette.
j'ai modifié le dessous de la casquette qui elle est bien d'origine car c'est une caisse 1ere génération (donc grande casquette)sur un véhicule d'origine, le simili est collé sous la casquette et en épouse la forme, sur ma 201, j'ai comblé l'espace par un contre plaqué dans lequel j'ai réalisé un trou oblong pour le passage du bras d'essuie-glace .
Revenir en haut Aller en bas
patoche



Messages : 57
Date d'inscription : 28/12/2013
Age : 48
Localisation : vendée

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 19 Jan 2014 - 12:39

pat44 a écrit:
bonjour Patoche,

non, le montage de l'essuie-glace sur ma voiture n'est pas conforme a l'origine au niveau de la casquette.
j'ai modifié le dessous de la casquette qui elle est bien d'origine car c'est une caisse 1ere génération (donc grande casquette)sur un véhicule d'origine, le simili est collé sous la casquette et en épouse la forme, sur ma 201, j'ai comblé l'espace par un contre plaqué dans lequel j'ai réalisé un trou oblong pour le passage du bras d'essuie-glace .

donc si je te suis moi aussi le contre plaqué qui est sous ma casquette n'est pas d'origine
car ma casquette a la même forme que la tienne à l'identique donc faire le même système que toi
me semble le mieux sinon ça veut dire qu'il faut que j'enlève le contre plaqué et que je colle le simili sous la casquette mais ça veut dire que j'aurais un jour entre le montant
et le pare brise
bizarre ???
Revenir en haut Aller en bas
pat44

pat44

Messages : 1169
Date d'inscription : 03/04/2013

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptyDim 19 Jan 2014 - 13:06

oui Patoche,
j'ai beaucoup cherché avant d'opter pour cette solution, mais a mon point de vu c'est la meilleur des solutions.
Revenir en haut Aller en bas
patoche



Messages : 57
Date d'inscription : 28/12/2013
Age : 48
Localisation : vendée

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptySam 8 Fév 2014 - 15:13

voici la solution que j'ai prise pour l'essuie glace j'ai copié sur Pat44 car il me semble moi aussi que vu
la forme de la casquette à part enlever le simili refaire un dessous de casquette comme sur la photo jointe par jigeduke qui est surement l'origine mais qui demande une modification importante et je pense vu que mon simili est fait depuis plusieurs années il a épousé la forme actuelle donc risque de marque et de trace de pliure je préférais ne pas trop y toucher et je pense que même si c'est pas l'origine ça reste propre à mon gout, un peu de peinture noir sur le contre plaqué et se sera fini
Positionnement des essuie glaces sur 201 P1020816
Positionnement des essuie glaces sur 201 P1020817
Revenir en haut Aller en bas
Invité
Invité



Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptySam 8 Fév 2014 - 15:16

Bravo patoche, c'est nickel !
Revenir en haut Aller en bas
patoche



Messages : 57
Date d'inscription : 28/12/2013
Age : 48
Localisation : vendée

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptySam 8 Fév 2014 - 15:27

merci Thiric

sinon je suis en préparation d'une structure bois pour une de mes portes (enfin mon tonton qui est menuisier est en train de me le faire) et après je m'attaque au pare choc avant et à l'électricité
Revenir en haut Aller en bas
pat44

pat44

Messages : 1169
Date d'inscription : 03/04/2013

Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 EmptySam 8 Fév 2014 - 18:42

beau travail Patoche,
tu as de la chance car je n'ai pas déposé de brevet, tu as le droit de copier.
nickel le moteur et tu as bien le système de débrayage.
si tu veux avoir une photo du montage d'origine, demande a Hugues ,car le montage est d'origine sur celle qu'il vient d'acheter.
Revenir en haut Aller en bas
Contenu sponsorisé




Positionnement des essuie glaces sur 201 Empty
MessageSujet: Re: Positionnement des essuie glaces sur 201   Positionnement des essuie glaces sur 201 Empty

Revenir en haut Aller en bas

Positionnement des essuie glaces sur 201
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» essuie glace arriere
» PANNE ALEATOIRE ESSUIE GLACE I4 2010
» balai d'essuie-glace
» Un vrai challenge: trouver des essuies glaces....
» bris de glaces à la macif

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum du Club01 :: Le Club01 :: Discussions générales sur nos voitures :: Carrosserie-
Sauter vers:
