 schéma porte

Aller en bas
AuteurMessage
Skouff



Messages : 69
Date d'inscription : 18/04/2014
Age : 29
Localisation : Nevers 58000

schéma porte Empty
MessageSujet: schéma porte   schéma porte EmptyLun 13 Juin - 19:52

Bonjour a tous,
J'ai une grande question à vous posez. J'aimerais remonter mes intérieurs de portes, système de lève vitre etc ... Le problème est que tout est ranger en carton, non classé donc je ne sais pas quelle pièce peut correspondre a quelle porte ( ainsi que son montage )
auriez vous des documents, des photos ou des plans éclaté? J'avoue ne pas y avoir penché la tête encore dessus

_________________
Peugeot 201 BR(3) de 1934 type A
Revenir en haut Aller en bas
manu 31

manu 31

Messages : 1016
Date d'inscription : 06/04/2016
Age : 49
Localisation : sud de toulouse

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyMar 14 Juin - 7:40

bonsoir a tous ,J'ai tous encore en pièces détaché demain je te fais des photos d'une porte avec tous ses accessoires avec leur emplacement .par contre moi c'est une 201 berline de 1931 faut voir avec les spécialistes si c'est les même . schéma porte 779803459

_________________
201 berline conduite intérieure de type N1L 4 portes toute tôlé du 11/04/1931
Revenir en haut Aller en bas
Gamak

Gamak

Messages : 7957
Date d'inscription : 04/06/2010
Age : 60
Localisation : 57420 Cheminot, en Lorraine

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyMar 14 Juin - 8:15

Oui, fais des photos de ce que tu as on te dira où ça se monte , on aime bien les puzzles Razz

_________________
Si tu maîtrises la situation, c'est que tu n'es pas vraiment à fond

On a deux vies. La deuxième commence quand on réalise qu'on en a qu'une. Confucius

601 CR 1934   N9L
Revenir en haut Aller en bas
http://www.601.fr
Skouff



Messages : 69
Date d'inscription : 18/04/2014
Age : 29
Localisation : Nevers 58000

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyMer 15 Juin - 9:10

Ah génial merci, sa aidera toujours Smile je pense regarder les portes fin de semaine prochaine et déballer tous les cartons. Il faut que je déballe tous les verres aussi, j'espère qu'ils ont été correctement stocké et qu'ils sont en un morceau

_________________
Peugeot 201 BR(3) de 1934 type A
Revenir en haut Aller en bas
manu 31

manu 31

Messages : 1016
Date d'inscription : 06/04/2016
Age : 49
Localisation : sud de toulouse

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyJeu 16 Juin - 5:48

bonjour a tous,bon voici les quelques photos d'une porte et ses équipements ;schéma porte Img_5143
la serrure de porte +rail support glissière de glace qui ce monte a l'intérieur au même emplacement en bat une patte rentre dans le petit renflement et en haut la vis.

schéma porte Img_5140
deux demi cadre en acier avec baguette bois a l'intérieur fixer bout a bout par une petite eclise (attention petite pièce)celle-ci viens plaquée le haut de la glissière de la glace elle même fixé par 5vis


schéma porte Img_5142

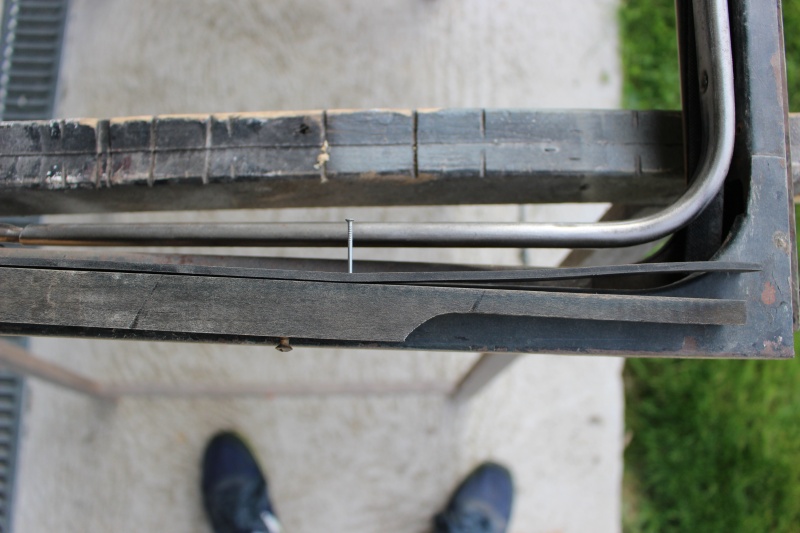

baguette de bois+ petite épaisseur de caoutchouc qui sert d'arrêt de la glace en haut fixer par 2 vis


schéma porte Img_5144
support de glissière +glissière de glace  +baguette tous ceci va a l'intérieur et la baguette viens coincé la glissière


schéma porte Img_5139
idem mais  avec la vis de fixation


schéma porte Img_5138
la fameuse petite eclise

schéma porte Img_5141

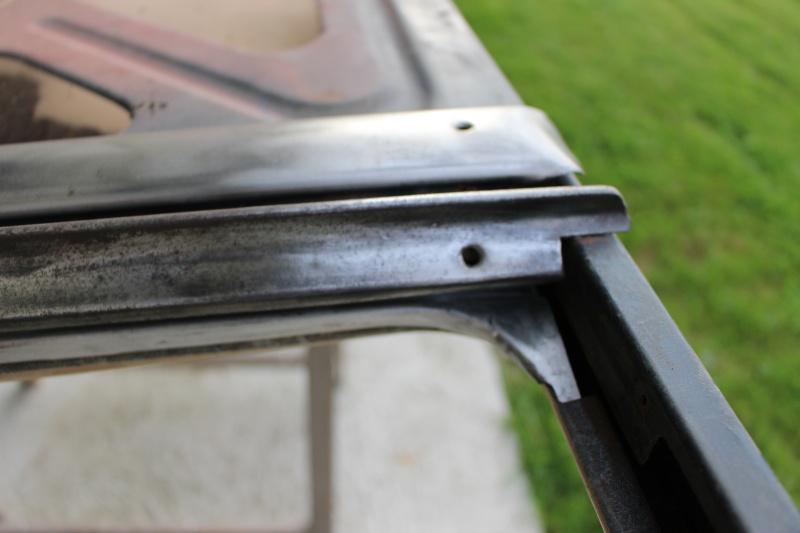

la baguette du haut de la photo viens fixée le panneau de porte celle du milieu viens par dessus et pince   le lèche(pas sur la photo) glace mis dessous. la 3iem baguette en alu et fragile  viens de l'autre coté de la glace et a un petit morceau de caoutchouc au milieu pour je suppose amortir les vibration.


schéma porte Img_5145

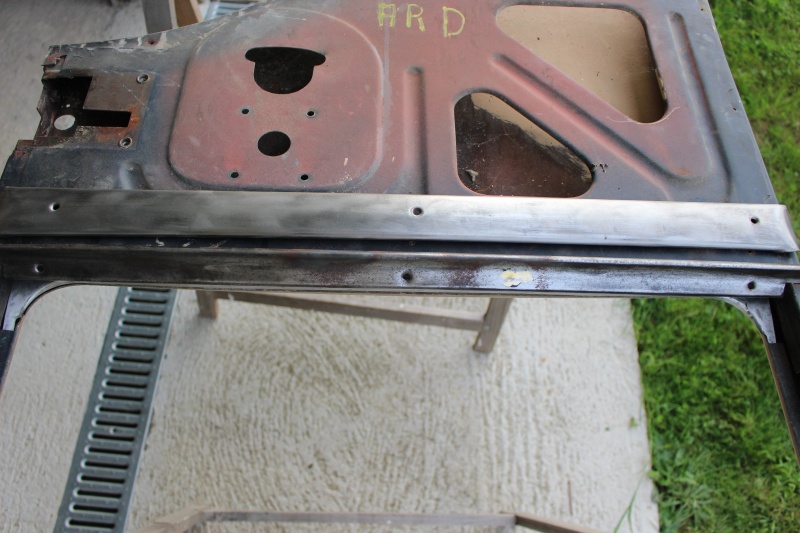

idem vu d'ensemble


schéma porte Img_5137
au extrémités de la baguette les bout passe dessous et elle s'emboite bien.

schéma porte Img_5147
lève glace+support de glace + joint de glace

schéma porte Img_5146
support de glace refait avec de la parclose galva

schéma porte Img_5149
lève glace a son emplacement interieur

schéma porte Img_5151
baguette tôle qui viens pincé le jonc d'ailes

schéma porte Img_5150
idem pour la partie droite.

schéma porte Img_5148
toute les vis pour fixé tous cela .par contre es-que quelqu'un a un fournisseur pour les petites vis tète bombé tournevis plat introuvable pour moi. Merci d'avance et n'hésitez a compléter ces explication.

_________________
201 berline conduite intérieure de type N1L 4 portes toute tôlé du 11/04/1931
Revenir en haut Aller en bas
ppf63

ppf63

Messages : 2452
Date d'inscription : 04/06/2010
Localisation : 87 haute vienne

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyJeu 16 Juin - 7:46

bravo pour le reportage.

C'est quand même pas si simple que cela une porte. Beaucoup de pièces.

_________________
Peugeot 301D type A6L de juin 1936 voiture d'origine.
Revenir en haut Aller en bas
http://www.camaf.fr/
manu 31

manu 31

Messages : 1016
Date d'inscription : 06/04/2016
Age : 49
Localisation : sud de toulouse

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyJeu 16 Juin - 7:50

merci et en plus il y a les espaces entre les photos schéma porte 315762

_________________
201 berline conduite intérieure de type N1L 4 portes toute tôlé du 11/04/1931
Revenir en haut Aller en bas
dominique



Messages : 356
Date d'inscription : 07/01/2011
Age : 53
Localisation : 38 isere Dolomieu

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyJeu 16 Juin - 9:22

pour ces vis depanauto en a au catalogue je leur en et déjà prie

ou vielle quiquallerie
Revenir en haut Aller en bas
restor

restor

Messages : 809
Date d'inscription : 23/06/2011
Localisation : Loire Atlantique

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyJeu 16 Juin - 19:21

Très intéressant ce reportage photo, moi aussi je viens d'identifier des pièces que j'ai en vrac dont j'ignorais la destination.
Quelques différences cependant en particulier à ce niveau (voir photo plus bas). Ma BL de 33 ne semble pas fonctionner de la même manière. Possible que cela soit aussi différent pour toi Skouff...
schéma porte Img_5145

_________________
201BL 1933 achetée façon puzzle, à remonter
4cv 1955 restaurée


Dernière édition par restor le Jeu 16 Juin - 19:33, édité 2 fois
Revenir en haut Aller en bas
babycid

babycid

Messages : 1502
Date d'inscription : 23/02/2013
Age : 70
Localisation : Region dijonnaise

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyJeu 16 Juin - 19:32

Pour ta visserie vois là
Ils vendent les vis à l'unité, le délai est rapide
Jean-Luc
http://www.visseriefixations.fr/

_________________
En 201 un jour, en 201 toujours.
Revenir en haut Aller en bas
manu 31

manu 31

Messages : 1016
Date d'inscription : 06/04/2016
Age : 49
Localisation : sud de toulouse

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyVen 17 Juin - 4:56

bonjour a tous, merci schéma porte 38284 Jean-Luc la commande est passée a l'instant, j'ai vidais leur stock.

_________________
201 berline conduite intérieure de type N1L 4 portes toute tôlé du 11/04/1931
Revenir en haut Aller en bas
Skouff



Messages : 69
Date d'inscription : 18/04/2014
Age : 29
Localisation : Nevers 58000

schéma porte Empty
MessageSujet: Re: schéma porte   schéma porte EmptyMer 24 Aoû - 2:48

Bonjour a tous,
Merci pour toutes ces photos détaillés. Je viens de ressortir les pièces des cartons ( la poussière qui va avec) je vais déjà essayer de tout retrouver

_________________
Peugeot 201 BR(3) de 1934 type A
